Rádiový provoz

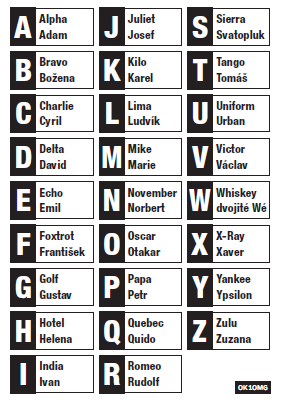

Česká fonetická abeceda
Tabulka hláskování písmen pro radioamatéry a rádiové operátory. Obsahuje česká jména pro každé písmeno abecedy (Alpha/Adam, Bravo/Božena atd.).
Zdroj: amaterskeradio.cz

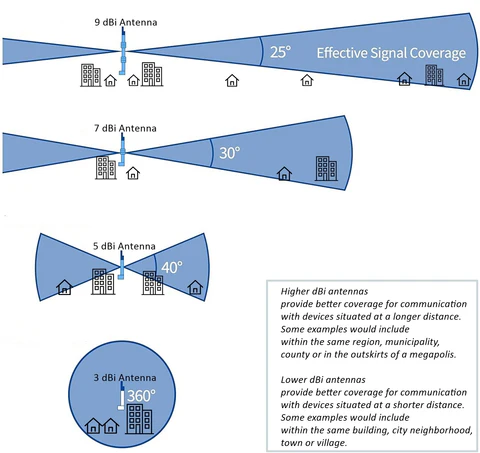

Zisk antény (dBi) — vyzařovací úhel
Srovnání antén s různým ziskem: 3 dBi (360°, krátký dosah), 5 dBi (40°), 7 dBi (30°) a 9 dBi (25°, dlouhý dosah). Vyšší zisk = užší paprsek, větší vzdálenost.
Zdroj: iotthinks.com

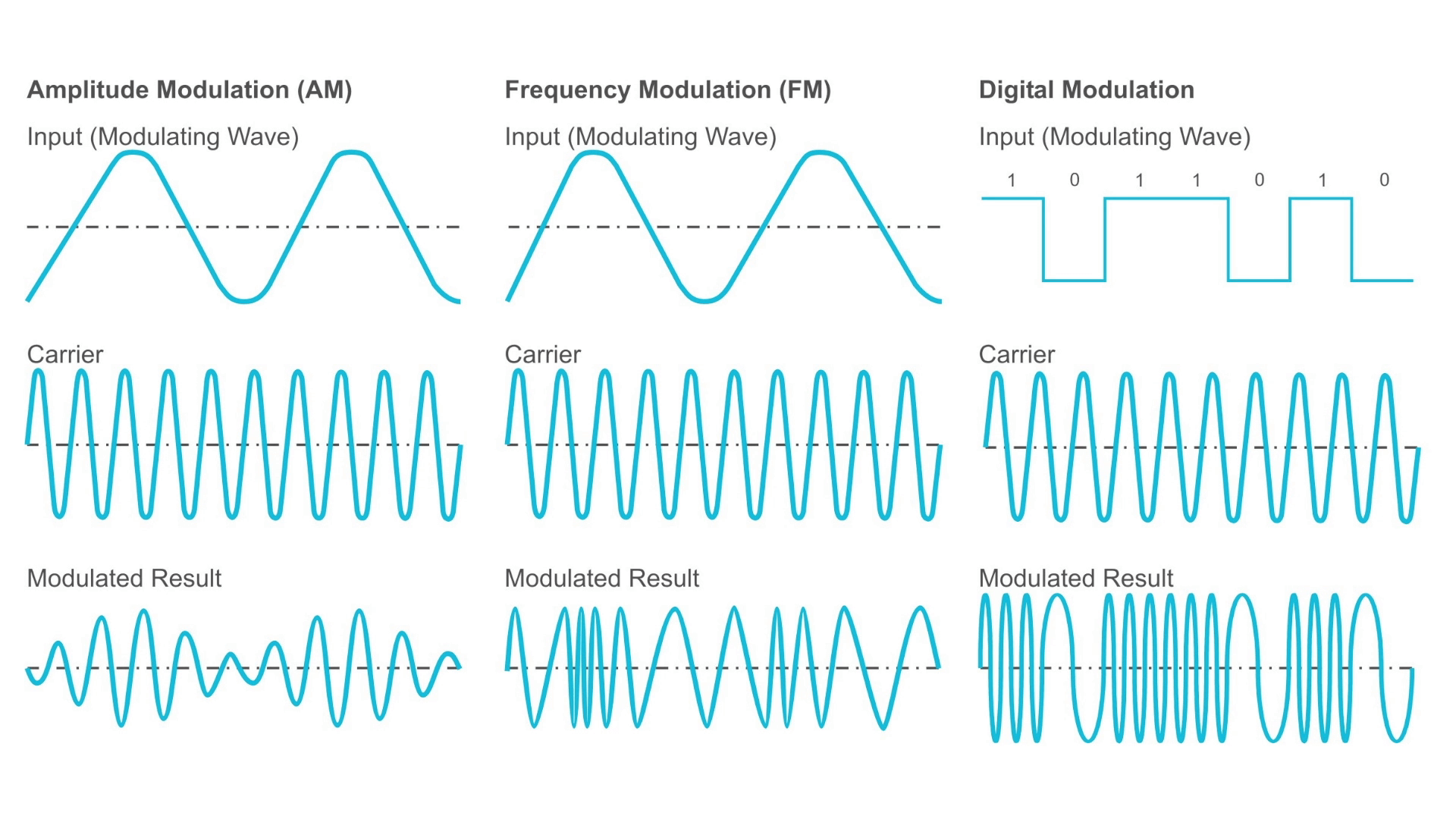

Typy modulace: AM / FM / Digitální
Srovnání tří základních typů modulace: AM (amplitudová — mění se amplituda nosné vlny), FM (frekvenční — mění se frekvence) a digitální modulace (datový signál 0/1). U každého typu je zobrazen vstupní signál, nosná vlna a výsledná modulovaná vlna.
Zdroj: taitradioacademy.com

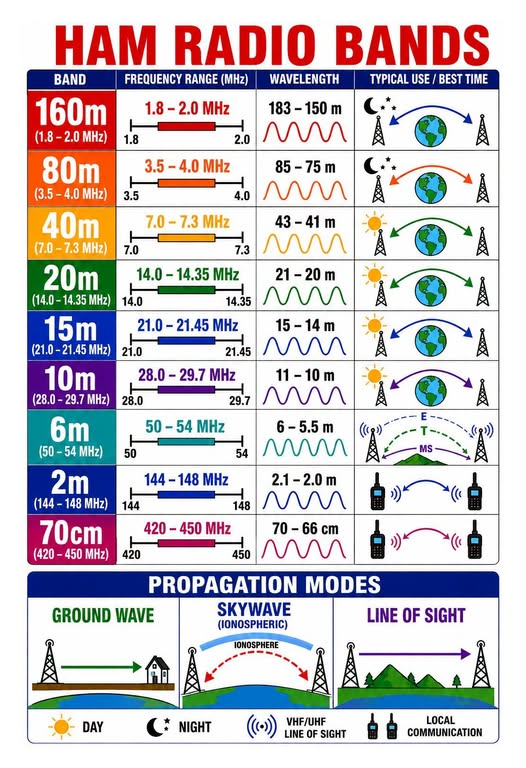

Radioamatérská pásma (Ham Radio Bands)
Přehled hlavních radioamatérských pásem: 160m až 70cm. Pro každé pásmo frekvenční rozsah (MHz), vlnová délka a typické využití podle denní doby. Spodní část: způsoby šíření vln — Ground Wave, Skywave (ionosférický odraz) a Line of Sight.
Zdroj: twitter/X

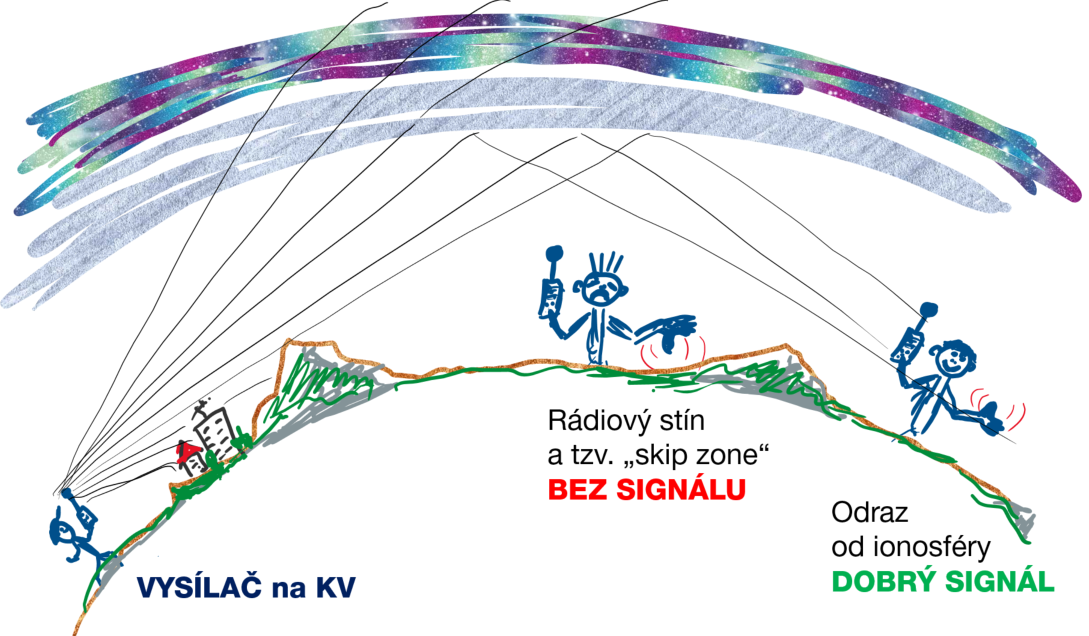

Šíření KV vln — skip zone
Ilustrace šíření kratkých vln (KV): signál vysílače se odráží od ionosféry a dopadá na vzdálené místo. Uprostřed vzniká tzv. skip zone (rádiový stín) — oblast bez signálu, kam nedosáhne ani přímá vlna, ani ionosférický odraz.
Zdroj: ok1kbt.fbmi.cvut.cz
